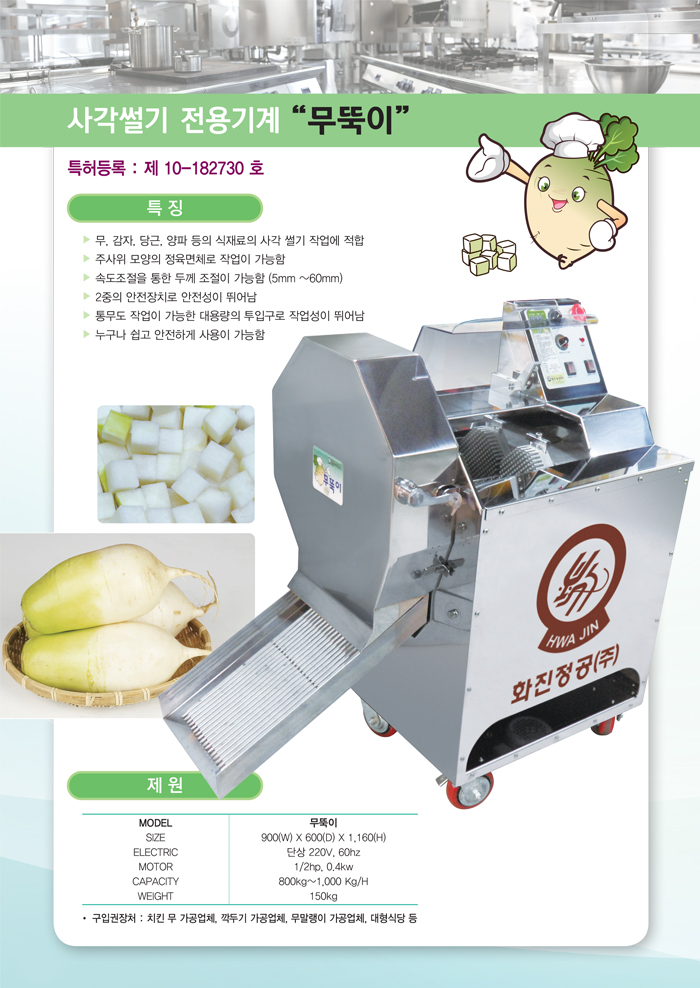

사각썰기 전용기계 '무뚝이'

< ▶ 버튼을 클릭하시면 동영상을 보실 수 있습니다. >

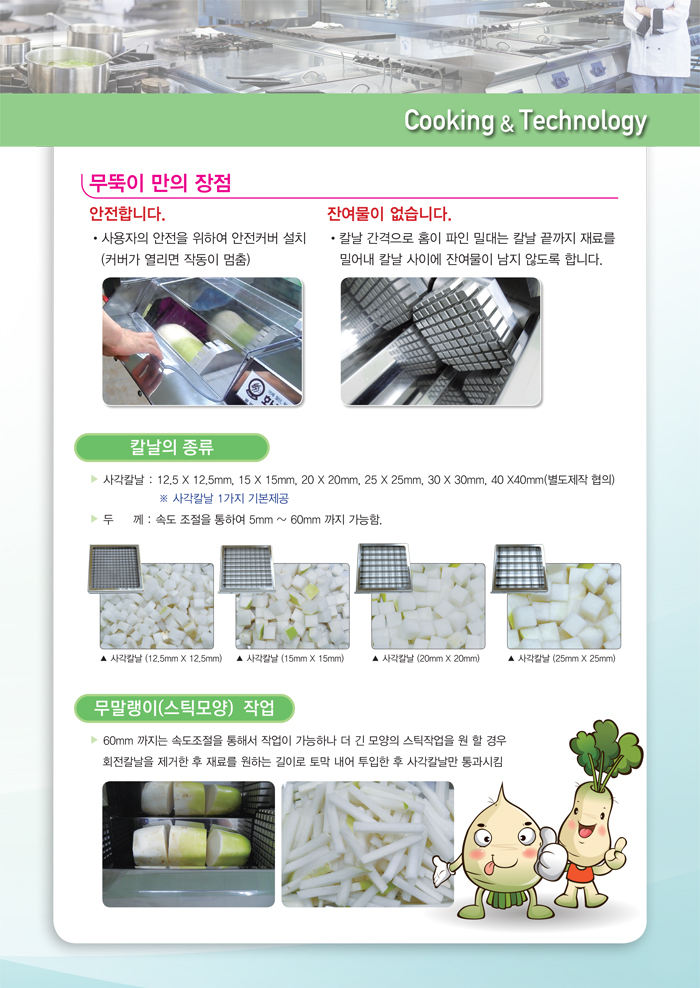

부속품

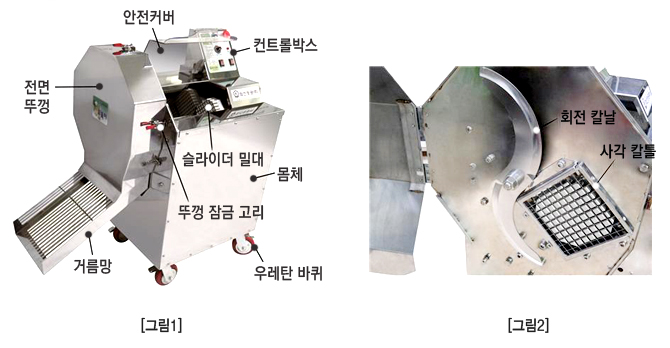

각 부의 명칭(부품구성)

작동방법

① 기본 사각 썰기 작업 시

순　서

예　시

방　법

기계에 맞는 전원을 연결합니다 (단상 220V)

차단기를 올립니다

슬라이더 작동스위치를 ON 시킵니다
( 작동램프 점등 )

슬라이더 속도조절기를 이용해 재료를 밀어주는 속도를 조절 합니다 ( 권장 속도 - 50 )

회전칼날 작동스위치를 ON 시킵니다

회전칼날 속도조절기를 이용하여 속도를 조절해 원하는 두께로 세팅 합니다

회전칼날 속도	80	70	60	50
슬라이더속도 (기본 50일 때)	10mm 두께절단	15mm 두께절단	20mm 두께절단	25mm 두께절단

　 ※ 최대 50mm 까지는 속도조절로 가능 함

재료를 넣고 안전커버를 덮으면 슬라이더가 전진하여 재료가 썰립니다
(안전커버가 열리면 기계 작동이 멈춤 - 안전장치)

슬라이더가 끝까지 전진 후 원위치로 복귀 시 멈추고자하는 위치에서 안전커버를 열어 슬라이더가 멈추게 합니다 ( 길이가 짧은 재료를 작업 시 슬라이더가 끝까지 뒤로 빠질 때 까지 기다리지 않아도 됨 - 작업시간 단축 효과 )

다시 작업할 재료를 넣고 안전커버를 덮으면 멈춰진 위치에서 다시 전진 합니다
( 7 ~ 9 번 반복 작업 )

② 무말랭이(스틱모양) 작업 시 - 길이 50mm 이상

순　서	예　시	방　법
1		기계에 맞는 전원을 연결합니다 (단상 220V)
2		회전칼날 위치를 사각 칼틀을 통과한 재료가 걸리지 않는 곳에 놓이도록 합니다
3		뚜껑을 닫습니다 ( 뚜껑이 열려도 슬라이더는 작동됩니다 )
4		차단기를 올립니다
5		슬라이더 작동스위치를 ON 시킵니다 ( 작동램프 점등 )
6		슬라이더 속도조절기를 이용해 재료를 밀어주는 속도를 조절 합니다 ( 권장 속도 - 50 )
7		원하는 길이로 절단된 무를 넣고 안전커버를 덮으면 슬라이더가 전진하여 재료가 썰립니다 (안전커버가 열리면 기계 작동이 멈춤 - 안전장치) ※ 원하는 길이로 절단된 무를 사각칼날을 통과하게 하여 스틱모양으로 절단 합니다
8		슬라이더가 끝까지 전진 후 원위치로 복귀 시 멈추고자하는 위치에서 안전커버를 열어 슬라이더가 멈추게 합니다
9		다시 작업할 재료를 넣고 안전커버를 덮으면 멈춰진 위치에서 다시 전진 합니다 ( 7 ~ 9 번 반복 작업 )

슬라이더, 회전칼날 속도조절 방법

슬라이더 속도 조절기	회전칼날 속도 조절기	절단 길이 (두께)	비고
다이얼 - 50 일 때	다이얼 - 80	10mm 두께로 절단	슬라이더 속도와 회전칼날 속도를 조절하여 원하는 두께로 절단이 가능함 ( 2 ~ 50mm )
	다이얼 - 70	15mm 두께로 절단
	다이얼 - 60	20mm 두께로 절단
	다이얼 - 50	25mm 두께로 절단

[사용 후 세척ㆍ보관시 관리요령]

[안전을 위한 주의사항]

“안전을 위한 주의사항”은 제품을 올바르게 사용하여 위험을 미리 막기 위한 것이므로 반드시 지켜주십시오.

이상증상	확인사항(처리방법)
전원이 안 들어 올때	- 다른 콘센트로 옮겨 플러그를 꼽아보십시오. - 차단기가 올려졌는지 확인하시고 비상정지스위치가 눌려져 있는지 확인하십시오.
작동 스위치를 눌러도 작동이 안될때	- 안전커버가 덮여야만 작동됩니다.
재료를 밀고 들어가지 못할 때	- 비상정지 버튼을 눌러 기계작동을 멈추고 끼어 있는 재료를 칼로 조각내어 빼낸 후 당사로 A/S신청 하십시오
확인사항 처리방법대로 해도 이상 있을시	- 당사로 A/S 신청하십시오.
※ 이상사항 발생 즉시 당사로 문의하시고 A/S 신청하십시오. (☏ 031-573-0065)
