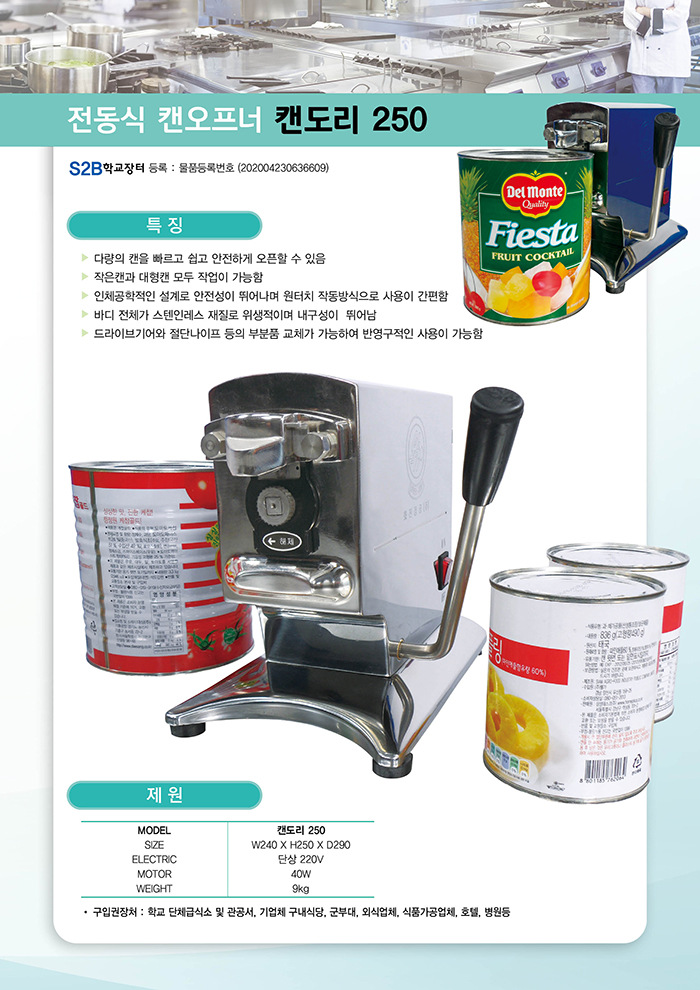

캔도리 250

홈으로이메일사이트맵영문사이트

HOME > 제품소개 > 캔오프너 > 캔도리 250
제품소개



< ▶ 버튼을 클릭하시면 동영상을 보실 수 있습니다. >

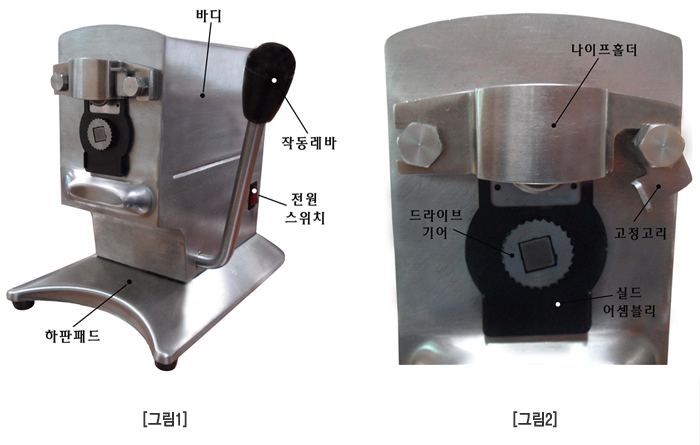

각 부의 명칭(부품구성)



작동방법

순 서 방 법
1 기계에 맞는 전원(단상 220V)을 연결합니다.
2 전원 스위치를 ON으로 눌러줍니다. (불이 들어옴)
3 작업하고자 하는 캔을 들어 캔의 테두리 시임부를 드라이브기어위에 올립니다.
4 작동레버를 당기면 드라이브 기어가 상승하여 캔의 테두리 시임부가 드라이브 기어와 절단 나이프
사이에 압착되며 캔이 회전하면서 뚜껑부분이 절개됩니다.
( 이때, 회전하는 캔을 손으로 잡지 마십시오 )
5 절개가 완료되면 절개된 뚜껑은 나이프 홀더에 붙게 되며 이때, 작동 레버를 올려 캔의 회전을 멈추고 캔을 잡아 내려 놓은 후 나이프 홀더에 붙어있는 뚜껑을 제거합니다.
6 다시 작업할 캔을 들어 ③과 같은 동작을 반복합니다.
( ③ ~ ⑦ 반복 작업 )


절단나이프 교체방법

순 서 예 시 방 법
1 [사진 1]과 같이 고정고리를 시계방향으로 돌려 잠금을 해제합니다.
2 나이프 홀더를 우측으로 끝까지 당긴 후 위로 올리면 [사진 2]와 같이
나이프 홀더를 분리할 수 있습니다.
3 나이프 홀더를 분리한 후 무뎌진 나이프를 빼내고 교체할 나이프를 날이 안쪽면에 밀착되도록 그림과 같이 끼워줍니다.
( 별도의 고정장치없이 끼웠다 뺐다 함 )
4 교체가 완료되면 역순으로 장착한 후, [사진 1]의 고정고리를
반 시계방향으로 돌려 나이프 홀더를 고정시킵니다.


드라이브기어 교체방법

순 서 예 시 방 법
1 절단나이프 교체방법 1)과 2)를 참고하여,
[사진 3]과 같이 나이프 홀더를 분리합니다.
2 드라이브기어 고정판을 시계방향으로 90°돌려 [사진 4]와 같은 상태로 만든 후 [사진 5]처럼 드라이브기어를 빼냅니다.
3 교체하고자하는 드라이브기어를 회전축에 완전히 밀어 꽂아 넣고
드라이브기어 고정판을 반시계 방향으로 돌려 [사진 3]과 같이
원위치로 고정시킵니다.
4 고정이 완료되면 드라이브기어가 제대로 장착되었는지 테스트를 위하여 앞으로 당겨 빼고자 했을 때 빠지는지 확인해 주시기 바랍니다.
(※ 드라이브기어 고정판이 [사진 1]과 같은 위치에 있을 때,
드라이브기어가 빠지면 드라이브기어가 완전히 장착되지 않은것이니 2), 3)의 동작을 다시 한번 실행하여 주십시오)
5 드라이브기어 교체가 완료 되었으면
나이프 홀더를 장착한 후, 고정시키고 사용하시면 됩니다.




작동 중 주의사항

  1. 사각형태의 캔이나 타원형 형태의 캔은 작업이 불가능합니다.
    (반드시 원형 캔만을 사용하여 주시기 바랍니다.)
  2. 한국 공업 규격에서 규정하는 특1호관 (예: 케첩, 콘샐러드 등)의 크기인 원형 153.5∅, 높이 176.8mm 이상의 캔은
    작업이 불가능합니다.
  3. 전원 스위치를 눌러도 작동레버를 누르지 않으면 작동되지 않습니다.
  4. 캔이 회전할 때는 손으로 잡지 마십시오.

사용 후 세척ㆍ보관시 관리요령

  1. 세척전 반드시 전원플러그를 뽑아주십시오.
  2. 세척시 물세척을 금하여 주시고 물걸레나 행주 등으로 닦아 주십시오.
    ※ 제품의 특성상 완전 방수처리가 불가능하여 물세척을 엄금합니다.
  3. 제품 이동시 떨어지지 않도록 두손으로 안전하게 들고 이동하여 주시기 바랍니다.

안전을 위한 주의사항

“안전을 위한 주의사항”은 제품을 올바르게 사용하여 위험을 미리 막기 위한 것이므로 반드시 지켜주십시오.

  1. 단상 220V 이외에는 사용하지 마십시오.
  2. 플러그의 물기를 제거하고, 젖은 손으로 전원플러그를 빼거나 꽂지 말아주십시오.
  3. 캔의 시임부와 절단나이프가 맞물려 회전시 나이프 부분에 손을 대지 마십시오.
  4. 사용후 세척시 전원 플러그를 반드시 먼저 뽑아주십시오.
  5. 기계를 절대로 분해하거나 수리ㆍ개조를 하지 마십시오.



이상증상 확인사항 (처리방법)
전원 스위치가 안켜질 때 다른 콘센트에 전원코드를 꽂아 주십시오.
레버를 당겨도 작동이 안될 때 제품 우측의 전원스위치가 켜져있는지 확인 하십시오.
정상 작동하는데
뚜껑이 절개되지 않을 때
절단나이프의 연마면이 무뎌지면 발생하는 현상으로 절단나이프를 교체해야 합니다.
( 당사에서 부품 구입후 교체 요령에 따라 교체 )
캔이 정상적으로 회전하지 못하고
헛돌 때
드라이브기어의 마모가 심해 캔을 물고 돌지 못할 때 발생되는 현상으로
드라이브기어를 교체해야 합니다.
( 당사에서 부품 구입후 교체 요령에 따라 교체 )
확인사항 처리방법대로 해도
 이상 있을 시
당사로 A/S 신청하십시오.
※ 이상사항 발생 즉시 당사로 문의하시고 A/S 신청하십시오. (☏031-573-0065)
