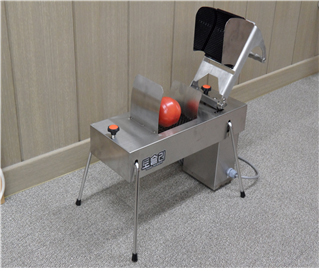

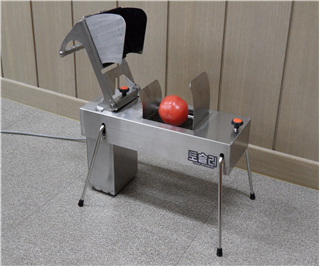

토슬러





< ▶ 버튼을 클릭하시면 동영상을 보실 수 있습니다. >



기본구성

본체 블레이드
캐리어

각 부의 명칭(부품구성)

작동방법

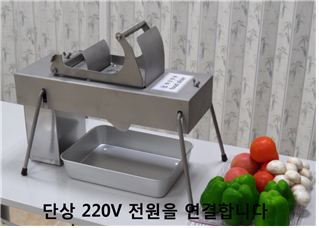

  1. 1. 기계에 맞는 전원(단상 220V)을 연결합니다.

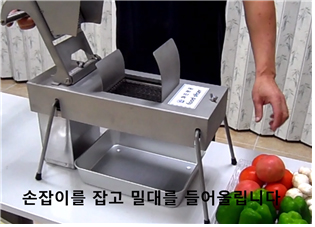

  2. 2. 누름 손잡이를 들어 올린 후 칼날위에 썰고자 하는 재료를 올려놓습니다.

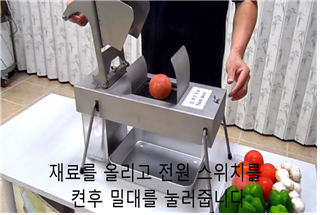

  3. 3. 전원 스위치를 ON으로 눌러줍니다.(불이 들어옴)
  4. 4. 누름 손잡이를 가볍게 누르면 기계가 작동 되면서 식재료가 썰려 아래로 가지런히 떨어집니다
  5. 5. 절단이 끝나면 누름 손잡이를 들어 올린 후 다시 작업하고자 하는 식재료를 칼날위에 올린 후 누름 손잡이를 눌러줍니다
(1) (2)
(3) (4)

블레이드 캐리어 장착방법


[사진. 1]
  1. 1. [사진 1]의 누름장치 고정노브를 풀고 누름손잡이를 들어 올려 본체에서 [사진 2]와 같이 누름장치를 분리 시킵니다
  2. 2. [사진 2]의 커버 고정 노브를 풀고 [사진 3]과 같이 커버를 분리 시킵니다
  3. 3. [사진 4]와 같이 상, 하 드라이브 링크가 나란히 ―자로 오게 캠을 돌려 조정한 후 블레이드 캐리어를 들어냅니다
    (※ 드라이브 링크가 나란히 ―자로 정열되어야 블레이드 캐리어가 잘 빠집니다)
  4. 4. 교체하고자 하는 블레이드 캐리어의 상,하 핀을 드라이브 링크의 구멍에 각 각 끼웁니다
  5. 5. 본체의 레일위에 [사진 5]와 같이 블레이드 캐리어를 안정적으로 올려 놓습니다
    ( 별도의 고정 장치 없이 올려놓음 )
  6. 6. 교체가 완료 되면 역순으로 바디를 장착한 후 누름장치를 장착하고 사용하시면 됩니다
  7. 7. ※ 칼날 교체 시 반드시 전원 플러그를 뽑고 작업하시기 바랍니다

[사진. 2]

[사진. 3]

[사진. 4]

[사진. 5]

작동 스타트 높이 조절 방법


[사진. 1]
  1. 1. [사진 6]의 고정볼트를 풀고 작동 캠의 위치를 조절하면 작동 시작되는 높이를 조절 할 수 있습니다
[예] 높이가 높은 식재료 (토마토, 피망, 오렌지등 과일류)
  • • [사진 7]과 같이 작동 캠을 최대한 아래로 내린 후 고정 시킵니다
[예] 높이가 낮은 식재료 (버섯류, 햄)
  • • [사진 8]과 같이 작동 캠을 최대한 위로 올린 후 고정 시킵니다

[사진. 2]

[사진. 3]

슬라이드 가드 분리방법

* 슬라이드 가드를 위로 올린 후 빼냅니다.

밀대 인서트 분리방법

* 양쪽의 고정 탭을 안쪽으로 누른 후 고정판에서 빼냅니다.

[작동중 주의사항]

  1. 1. 딱딱한 식재료( 감자,당근,고구마,사과,단감,배 등 )의 사용을 금하여 주시기 바랍니다.
  2. 2. 딱딱한 씨가 있는 과일( 자두,복숭아 등 )의 사용을 금하여 주시기 바랍니다.
  3. 3. 양파, 양배추 등 겹으로 되어있는 식재료의 사용을 금하여 주시기 바랍니다.
  4. 4. 재료를 칼날위에 올릴 때 칼날의 작동이 완전히 멈춘 후 올려 놓으십시오

[사용 후 세척ㆍ보관시 관리요령]

  1. 1. 세척 전 반드시 전원플러그를 뽑아주십시오.
  2. 2. 본체 세척 시 물 세척을 금하여 주시고 물걸레나 행주 등으로 닦아 주십시오.
  3. 3. 기계 및 칼판 세척시 반드시 중성세제를 사용하십시오.
    ※ 제품의 특성상 완전 방수처리가 불가능하여 기계본체의 물 세척을 엄금합니다.


[안전을 위한 주의사항]

“안전을 위한 주의사항”은 제품을 올바르게 사용하여 위험을 미리 막기 위한 것이므로 반드시 지켜주십시오.

  1. 1. 단상 220V 이외에는 사용하지 마십시오.
  2. 2. 플러그의 물기를 제거하고, 젖은 손으로 전원플러그를 빼거나 꽂지 말아주십시오.
  3. 3. 재료를 칼날위에 올릴 때 칼날이 완전히 멈추고 올려 놓으십시오.
  4. 4. 칼날이 매우 예리하고 날카로우니 칼날 장착, 교체, 세척 시 장갑을 끼고 작업해 주시기 바랍니다..
  5. 5. 사용 후 세척시 전원 플러그를 반드시 먼저 뽑아 주십시오.
  6. 6. 기계를 절대로 분해하거나 수리ㆍ개조를 하지 마십시오.



이상증상 확인사항(처리방법)
전원 스위치가 안 켜질 때 - 다른 콘센트에 전원코드를 꽂아 주십시오.
진동이 심하고 안 썰릴 때 - 블레이드 캐리어의 상,하 핀이 드라이브 링크의 상,하
- 구멍에 제대로 끼워졌는지 확인해 주시기 바랍니다
확인사항 처리방법 대로 해도 이상 있을 시 - 당사로 A/S 신청하십시오.
※ 이상사항 발생 즉시 당사로 문의하시고 A/S 신청하십시오. (☏ 031-573-0065)



[쉐이크쉑 두타점- 토마토 슬라이스(5mm)]



[ 스팸 슬라이스 작업 - 5mm]



[김밥용 어묵 슬라이스-5mm]




[ 양송이 버섯 슬라이스 작업 -5mm]



[ 부대찌개용 프랑크 소세지 어슷썰기 -5mm]


[ 두부 슬라이스 작업 - 5mm ]



[ 귤 슬라이스 작업 - 5mm]



 [ 레몬 슬라이스 작업 - 5mm]



[ 참외 슬라이스 작업 - 10mm]



[ 파프리카 슬라이스 작업 - 7mm]

간단한 자가 수리 및 부속품 교체 방법은 동영상 시청을 통한 셀프정비가 가능합니다.
