기본구성
본체 |
|
블레이드 캐리어 |
|
|
각 부의 명칭(부품구성)
작동방법
- 1. 기계에 맞는 전원(단상 220V)을 연결합니다.
- 2. 누름 손잡이를 들어 올린 후 칼날위에 썰고자 하는 재료를 올려놓습니다.
- 3. 전원 스위치를 ON으로 눌러줍니다.(불이 들어옴)
- 4. 누름 손잡이를 가볍게 누르면 기계가 작동 되면서 식재료가 썰려 아래로 가지런히 떨어집니다
- 5. 절단이 끝나면 누름 손잡이를 들어 올린 후 다시 작업하고자 하는 식재료를 칼날위에 올린 후 누름 손잡이를 눌러줍니다
블레이드 캐리어 장착방법
[사진. 1] |
- 1. [사진 1]의 누름장치 고정노브를 풀고 누름손잡이를 들어 올려 본체에서 [사진 2]와 같이 누름장치를 분리 시킵니다
- 2. [사진 2]의 커버 고정 노브를 풀고 [사진 3]과 같이 커버를 분리 시킵니다
- 3. [사진 4]와 같이 상, 하 드라이브 링크가 나란히 ―자로 오게 캠을 돌려 조정한 후 블레이드 캐리어를 들어냅니다
(※ 드라이브 링크가 나란히 ―자로 정열되어야 블레이드 캐리어가 잘 빠집니다)
- 4. 교체하고자 하는 블레이드 캐리어의 상,하 핀을 드라이브 링크의 구멍에 각 각 끼웁니다
- 5. 본체의 레일위에 [사진 5]와 같이 블레이드 캐리어를 안정적으로 올려 놓습니다
( 별도의 고정 장치 없이 올려놓음 )
- 6. 교체가 완료 되면 역순으로 바디를 장착한 후 누름장치를 장착하고 사용하시면 됩니다
- 7. ※ 칼날 교체 시 반드시 전원 플러그를 뽑고 작업하시기 바랍니다
|
[사진. 2] |
[사진. 3] |
[사진. 4] |
[사진. 5] |
작동 스타트 높이 조절 방법
[사진. 1] |
- 1. [사진 6]의 고정볼트를 풀고 작동 캠의 위치를 조절하면 작동 시작되는 높이를 조절 할 수 있습니다
[예] 높이가 높은 식재료 (토마토, 피망, 오렌지등 과일류)
- • [사진 7]과 같이 작동 캠을 최대한 아래로 내린 후 고정 시킵니다
[예] 높이가 낮은 식재료 (버섯류, 햄)
- • [사진 8]과 같이 작동 캠을 최대한 위로 올린 후 고정 시킵니다
|
[사진. 2] |
[사진. 3] |

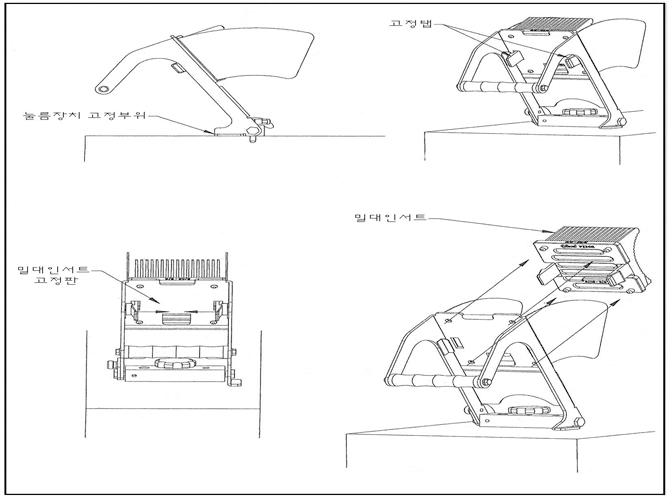

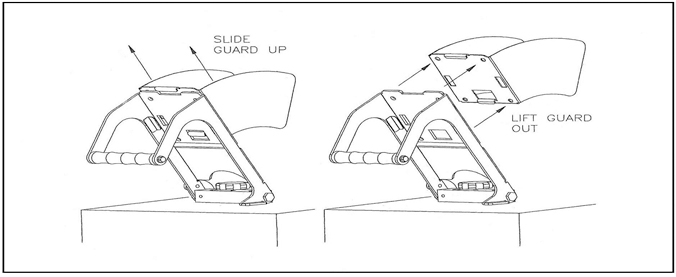

슬라이드 가드 분리방법
* 슬라이드 가드를 위로 올린 후 빼냅니다.
밀대 인서트 분리방법
* 양쪽의 고정 탭을 안쪽으로 누른 후 고정판에서 빼냅니다.
|
|
[작동중 주의사항]
- 1. 딱딱한 식재료( 감자,당근,고구마,사과,단감,배 등 )의 사용을 금하여 주시기 바랍니다.
- 2. 딱딱한 씨가 있는 과일( 자두,복숭아 등 )의 사용을 금하여 주시기 바랍니다.
- 3. 양파, 양배추 등 겹으로 되어있는 식재료의 사용을 금하여 주시기 바랍니다.
- 4. 재료를 칼날위에 올릴 때 칼날의 작동이 완전히 멈춘 후 올려 놓으십시오
[사용 후 세척ㆍ보관시 관리요령]
- 1. 세척 전 반드시 전원플러그를 뽑아주십시오.
- 2. 본체 세척 시 물 세척을 금하여 주시고 물걸레나 행주 등으로 닦아 주십시오.
- 3. 기계 및 칼판 세척시 반드시 중성세제를 사용하십시오.
※ ※ 제품의 특성상 완전 방수처리가 불가능하여 기계본체의 물 세척을 엄금합니다.
[안전을 위한 주의사항]
“안전을 위한 주의사항”은 제품을 올바르게 사용하여 위험을 미리 막기 위한 것이므로 반드시 지켜주십시오.
- 1. 단상 220V 이외에는 사용하지 마십시오.
- 2. 플러그의 물기를 제거하고, 젖은 손으로 전원플러그를 빼거나 꽂지 말아주십시오.
- 3. 재료를 칼날위에 올릴 때 칼날이 완전히 멈추고 올려 놓으십시오.
- 4. 칼날이 매우 예리하고 날카로우니 칼날 장착, 교체, 세척 시 장갑을 끼고 작업해 주시기 바랍니다..
- 5. 사용 후 세척시 전원 플러그를 반드시 먼저 뽑아 주십시오.
- 6. 기계를 절대로 분해하거나 수리ㆍ개조를 하지 마십시오.
|
|
|
이상증상 |
확인사항(처리방법) |
전원 스위치가 안 켜질 때 |
- 다른 콘센트에 전원코드를 꽂아 주십시오. |
진동이 심하고 안 썰릴 때 |
- 블레이드 캐리어의 상,하 핀이 드라이브 링크의 상,하 - 구멍에 제대로 끼워졌는지 확인해 주시기 바랍니다 |
확인사항 처리방법 대로 해도 이상 있을 시 |
- 당사로 A/S 신청하십시오. |
※ 이상사항 발생 즉시 당사로 문의하시고 A/S 신청하십시오. (☏ 031-573-0065) |
|
|
[쉐이크쉑 두타점- 토마토 슬라이스(5mm)]
[ 스팸 슬라이스 작업 - 5mm]
[김밥용 어묵 슬라이스-5mm]
[ 양송이 버섯 슬라이스 작업 -5mm]
[ 부대찌개용 프랑크 소세지 어슷썰기 -5mm]
[ 두부 슬라이스 작업 - 5mm ]
[ 귤 슬라이스 작업 - 5mm]
[ 레몬 슬라이스 작업 - 5mm]
[ 참외 슬라이스 작업 - 10mm]
[ 파프리카 슬라이스 작업 - 7mm]
|
간단한 자가 수리 및 부속품 교체 방법은 동영상 시청을 통한 셀프정비가 가능합니다.
|
|
|
